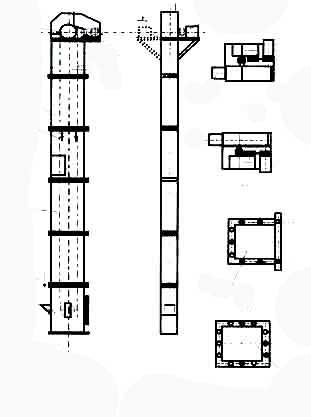

TD型斗式提升机基本结构：

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

传动装置有：YZ型减速器ZQ(或YY)型减速器

YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

ZQ型减速器：减速机齿轮传动圆周速度不大于10米/秒，转速不大于1500转/分，用于正反两向运转，工作环境温度为-40℃到+40℃

斗式提升机料斗主要分为以下几种：

TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)

料斗材质采用钢板焊接，常用2～6mm厚的钢板，也可以采用尼龙及聚丙烯模铸或者采用可锻铸铁制造。

浅料斗：保送湿润、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗：保送枯燥的、松懈的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

TD型斗式提升机技术参数表：

表中斗容为计算斗容，输送量按填充系数0.6计算得出

TD,TH,NE斗式提升机性能对比

TD型斗式提升机主要特点：

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

3.运行可靠性好,合理的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

TD型斗式提升机发货现场
